پر استفاده ترین مورد مصرف دستگاه‌های لیزر، برش لیزری است که به وسیله ی ذوب کردن خطوط نازکی روی ورقه‌های فلزی انجام می‌شود. ضخامت خطوط برش در برش فایبر معمولاً کمتر از 0.2 ضخامت ورق فلزی است. دستگاه های برش لیزر فایبر از چندین قسمت اصلی تشکیل شده‌اند که عبارتند از:

• سیستم نوری شامل سورس لیزر، فیبر نوری انتقال لیزر و هد برش
• سیستم الکترونیکی شامل کنترلر و درایورها
• سیستم مکانیکی شامل شاسی، ریل ها، رک و پینیون و موتورها

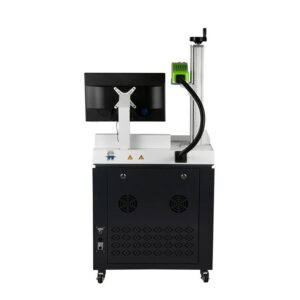

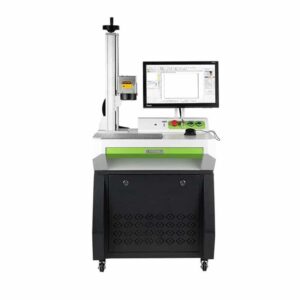

ویژگی های دستگاه لیزر فایبر مارکینگ

1. طراحی مناسب میز برای کار کردن اپراتور
2. سیستم کنترل حرکت لیزر برای حکاکی
3. اشعه لیزر فایبر از کیفیت خوب، مطمئن و دقت بالا برخوردار است.
4- حکاکی سریع روی فلزات و بعضی از مواد غیر فلزی (مانند پلاستیک های سخت خاص).



لنز اسکن با کیفیت بالا انتقال نور خوب و کارایی بالاتر	اسکن هد Galvo اسکن با سرعت حکاکی بالا و دقیق	سورس لیزر پیشرفته RAYCUS با عمر بیش از 100.000 ساعت	کنترلر JCZ (کنترل حرکت پایدار) کنترل لیزر به همین ترتیب سریع است.



پارامترهای فنی دستگاه لیزر فایبر مارکینگ

UltraMarker-G Series
مدل	CUM20F-G	CUM30F-G	CUMSOF-G
توان	20W	30W	50w
ابعاد محیط کاری	110*110mm	150*150mm	200*200mm
طول موج لیزر	1064nm
کیفیت پرتو نور	<2
علامت گذاری سرعت خط	s7000mm/s
حداقل عرض خط	0.03 میلیمتر
حداقل شخصیت	0.3mm / بستگی به مواد داره
عمق علامت گذاری	<0.5mm / قابل تنظیم بسته به نوع جنس دارد
تکرار دقت	±0.002
منبع تغذیه	Optional: AC220V/50Hz or AC110V/60Hz
دما/رطوبت	0-35 C / 10 ~ 95%
مصرف برق	800w
سیستم عامل های قابل پشتیبانی	ویندوز 7 – 8 – 10
نوع سیستم خنک کننده	فن (هوا)
نوع ارتباط	Standard USB2.0
فرمت های مناسب مارکینگ	Graphics, Text, Al, DXF, PLT, Bar code, QR code, etc.
چرخش	Optional
پارامترهای فوق، نتایج آزمایشگاهی هستند.





نرم افزار Ezcad

کاربران می توانند تصاویر خود را آزادانه طراحی کنند ، انواع متداول تصاویر پشتیبانی شده اعم از: (bmp, jpg, gif, tga, png, tif ..) و انواع تصاویر وکتور با فرمت های: (ai, dxf, dst, plt…)

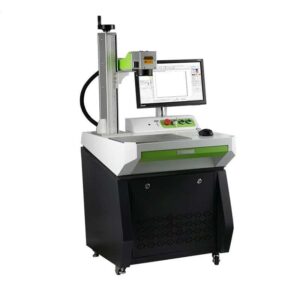

ابعاد دستگاه لیزر فایبر مارکینگ دسکتاپ

ارتفاع کلی دستگاه: 135 سانتیمتر

ارتفاع قابل تنظیم: 50 سانتیمتر

ابعاد محیط کاری: 75.6 سانتیمتر در 66.5 سانتیمتر



لیست قطعات درون بسته بندی کلی دستگاه

ردیف	آیتم	تعداد
1	دستگاه لیزر	1عدد
2	فلش دیسک	1عدد
3	کابل برق	1عدد
4	دسته آچار آلن	1عدد
5	پیچ گوشتی	2عدد
6	ریل موقعیت یابی	2 عدد
7	صفحه آلومینیومی رنگی	10 عدد
8	سوئیچ برای کار با پا	1عدد



برای اطلاع از قیمت دستگاه لیزر فایبر مارکینگ و انتخاب بهترین دستگاه لیزر فایبر با شماره 09352202802 تماس حاصل فرمایید.

برای چگونگی آموزش کار با دستگاه لیزر فایبر و کاربرد دستگاه لیزر فایبر به صفحه وبلاگ شرکت ایران پادرا مراجعه فرمایید.
