تیوب لیزر RF مدل Q-200 و Q200i

افزودن به لیست علاقه مندی‌ها
اشتراک‌گذاری

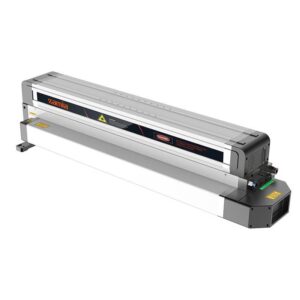

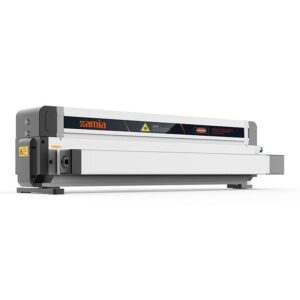

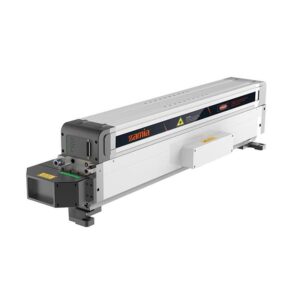

    تیوب لیزر RF مدل Q-200

    مدل محصول: Q-200 / Q-200i

    کاربرد در: برش / حکاکی / سوراخ کردن/ پردازش شیشه و سرامیک / برش فلز نازک

    فرکانس: 81.36 مگاهرتز

    حالت خنک کنندگی تیوب لیزر RF: با آب سرد می شود

    تیوب لیزر RF مدل Q-300
    تیوب لیزر RF مدل Q-300



    مشخصات:

    1. هماهنگ با سیستم نوسازی پرتوی لیزر
    2. ساختار تمام فلزی با طراحی پلمب شده ، بدون نیاز به تعمیر
    3. منبع تغذیه RF و بسته یکپارچه حفره ، ظاهری ساده و آسان برای جفت شدن
    4. ساختار جمع و جور ، ضد گرد و غبار و مرغوب ، مناسب برای انواع محیط های صنعتی
    5. قابل استفاده از حالت کاری دوگانه پالس خارجی



    مدل تیوب لیزر RF Q-200 Q-200i
    روش پمپ RF-Excited
    فرکانس RF 81.36MHz
    طول موج 10.6μm 9.3μm
    میانگین توان 200W 160W
    محدوده توان خروجی 5-200W 5-160W
    نهایت توان خروجی 450W 400W
    کیفیت پرتو (M²) <1.5
    مدت پالس 10μs ( برابر با 100KHz)
    عرض پالس 3μs
    زمان افزایش / کاهش پالس <60μs
    نوسان فرکانس 0.8kHz-50kHz
    پایداری قدرت ≤±5%
    قطر پرتو 7.0±0.5mm 6.5±0.5mm
    واگرایی پرتو <1.5mrad
    محدوده طول موج 10.3-10.8μm 9.2-9.4μm

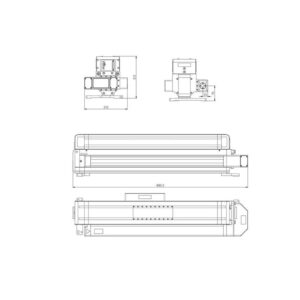

    اندازه 853x150x196 میلیمتر
    وزن 18 کیلوگرم
    ورودی 48VDC/50A
    سیستم خنک کنندگی آب
    دمای محیط 5~40 سانتیگراد
    رطوبت 0-95%

    نورهای نشانگر

    2a1194fe55240a8e6f74866cb31e9568

    وضعیت طبیعی تیوب لیزر RF

    1.  (PWR): سبز ، چراغ نشانگر روشنایی ، هنگام روشن شدن برق به مدت 20 ثانیه چشمک می زند که نشانگر شروع بکار لیزر است. سپس نور ثابت نمایان میشود که نشان می دهد لیزر در حال کار است.

    2. لیزر: قرمز ، نشان دهنده خروجی نور لیزر: سیگنال PWM در حال ورود است ، نور لیزر تابیده می شود.

    3. WATER ,TEMP ,RF ,CAN خاموش میباشند.

    عیب یابی

    1. چراغ WATER قرمز – روشن: خرابی خنک کننده آب. لطفا بررسی کنید که آیا جریان آب طبیعی است یا خیر.

    2. چراغ TEMP قرمز – روشن: اخطار دما ، دمای غیر طبیعی لیزر.

    3. چراغ قرمز RF – روشن: منبع تغذیه RF غیر عادی.

    4. چراغ CAN زرد – روشن: گذرگاه CAN روشن است.

    لطفاً برای حل مشکلات احتمالی خود با یک راهنما مشورت کنید و طبق دستورالعمل ها پیش بروید.

    اگر مشکل همچنان پابرجا بود و برطرف نشد ، لطفاً برای تعمیر دستگاه، خود اقدام نکرده و برای کمک با ما تماس بگیرید.

    نگهداری و جابجایی تیوب لیزر RF

    قبل از اینکه تیوب لیزر RF را به جهت عدم استفاده در گوشه یا جایی قرار دهید، آب موجود در آبراه آن را تخلیه نموده و پس از تخلیه آبراه ، باید از هوای فشرده شده برای خشک کردن کامل آبراهه و جلوگیری از باقی ماندن مقدار کمی آب در آبراههای لیزر استفاده کنید. در هوای سرد وقتی مقدار کمی آب درون آن جا مانده باشد باعث میشود که یخ زده و صدمات جبران ناپذیری به لیزر وارد کند.

    در صورت نیاز به جابجایی لیزر ، لطفا از جعبه بسته بندی لیزر اصلی استفاده کنید. اگر جعبه گم کرده بودید لطفاً برای خرید جعبه با ایران پادرا تماس حاصل فرمایید.



    مشاهده دسته بندی تیوب لیزر: لینک

     همچنین این تیوب ها قابل شارژ مجدد میباشند که در ایران پادرا بصورت تخصصی این عمل انجام میپذیرد.

    ما را در اینستاگرام دنبال کنید…

    میانگین توان

    200 وات

    محدوده توان خروجی

    5 الی 200 وات

    بیشینه توان

    450 وات

    نوع خنک کننده

    آب

    دمای محیط مناسب

    5 الی 40 درجه سانتی گراد

    طول موج

    10.6 میکرومتر

    وزن

    18 کیلوگرم

    ابعاد

    85.3x15x19.6 سانتیمتر
