سورس لیزر RAYCUS در توان های 20-30-50 وات

شناسه محصول: 77454346 دسته: ,

توضیحات

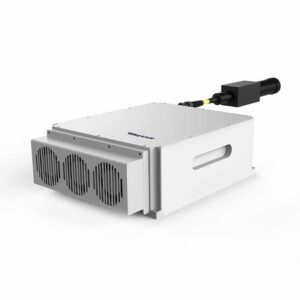

سورس لیزر RAYCUS



سورس لیزر های Raycus P20QB / P30QB / P50QB یک منبع لیزر با قدرت بالا و ایده آل با سرعت بالا و بازده بالا است. مخصوصاً برای صنایع بزرگ لیزر سازی و سایر کاربردها طراحی شده است.

در مقایسه با لیزرهای سنتی ، لیزر پالس دارای چندین مزیت منحصر به فرد در افزایش بازده تیوب تا 10 برابر بیشتر است. مصرف کم انرژی، آن را برای فعالیت در داخل و خارج کار، مناسب می کند.

این دستگاه می تواند با کنترل رابط لیزر ، تحت هدایت منبع تغذیه 24VDC ، نور پالسی 1060 الی 1085 نانومتری نوری را منتشر کند.



Q Switched Pulsed 01 db9a0770 8933 4cba b679 785671755348

نیازها و احتیاط های زیست محیطی

سورس لیزر RAYCUS باید توسط منبع تغذیه 24VDC ± 1V تامین شود.

(1) احتیاط: دقت کنید که سیم‌های منطبق دستگاه به درستی پایه‌ریزی شده‌ باشند.

(2) تمام تعمیرات و نگهداری دستگاه فقط باید توسط Raycus انجام شود ، زیرا هیچ جایگزین یا لوازم جانبی با دستگاه ارائه نمی شود. لطفاً برای جلوگیری از شوک الکتریکی سعی نکنید به برچسب ها آسیب برسانید یا درب آن را باز کنید ، در غیر این صورت ضمانت نامه فاقد اعتبار است.

(3) هد خروجی محصول به کابل نوری متصل می شود. لطفاً مراقب هد باشید و از آلوده کردن آن خودداری کنید. لطفا این نکته را مد نظر داشته باشید که در هنگام تمیز کردن لنز از کاغذ مخصوص لنز استفاده کنید و همچنین لطفاً لیزر را با روکش محافظ ایزوله کننده نور بپوشانید تا فقط در مواقعی که لیزر در دستگاه نصب نشده یا کار نمی کند در برابر کثیفی قرار نگیرد.

(4) اگر از مواردی یا دستورالعمل که عنوان میشود پیروی نکنید و به عملکردهای محافظتی اعتنا نکنید دستگاه ضعیف می شود. بنابراین حتی المقدور باید در شرایط عادی استفاده شود.

1 56



(5) دستگاه collimating را در زمانی که دستگاه لیزر در حال کار است نصب نکنید.

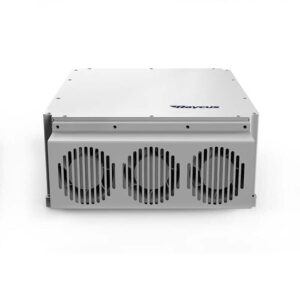

(6) دستگاه دارای سه فن خنک کننده در پانل عقب است تا گرما را از بین ببرد. به منظور اطمینان از جریان هوای کافی برای کمک به خروج گرما ، باید فضای حداقل 10 سانتی متری برای جریان هوا در قسمت جلو و عقب دستگاه وجود داشته باشد.

(7) مستقیماً به قسمت خروجی دستگاه نگاه نکنید. لطفاً در طول مدت کار با دستگاه، از عینک ایمنی لیزر مناسب استفاده کنید.

(8) اطمینان حاصل کنید که میزان تکرار پالس بالاتر از 20 کیلوهرتز است.

(9) اگر خروجی پالس وجود ندارد، لطفاً کار را بلافاصله متوقف کرده تا از آسیب بیشتر دستگاه جلوگیری شود.

(10) قطع ناگهانی منبع تغذیه آسیب بزرگی به دستگاه لیزر وارد می کند. لطفا مطمئن شوید که منبع تغذیه به طور مداوم کار می کند.



Q Switched Pulsed 03 e1a258d6 f2cb 4b8d b486 7e341d2ae6f5

مشخصات فنی سورس لیزر RAYCUS



مشخصات سورس لیزر فایبر RFL-P20QB / RFL-P30QB / RFL-P50QB

مدلهای سورس لیزر RAYCUS RFL-P20QB RFL-P30QB RFL-P50QB
طول موج (نانومتر) 1060~1085 1060~1085 1060~1085
توان اسمی متوسط خروجی (W) ≥20 ≥30 ≥50
انرژی تک پالس (mJ) 1@20kHz 1@30kHz 1@50kHz
کیفیت پرتو (M2) <1.5 <1.5 <1.6
رطوبت(%) ≤80% ≤80% ≤80%
قطر پرتو(mm) 7±1 7±1 6~8
مدت زمان پالس(ns) <120@20kHz <120@20kHz <150@50kHz
میزان تکرار پالس(kHz) 20-60 30-60 50-100
قابلیت تنظیم توان خروجی(%) 10-100 10-100 10-100
طول کابل فیبر خروجی(m) 2.0 2.0 2.0
ولتاژ کاری(VDC) 24±1 24±1 24±1
مصرف برق(20℃)(W) 200@20℃ 300@20℃ 340@20℃
خنک کننده توسط هوا توسط هوا توسط هوا
عایق اپتیک دارد دارد دارد
ابعادW×D×H(mm) 215×286×95 215×286×95 260×391×120
دمای کار(℃) 0℃~40℃ 0℃~40℃ 0℃~40℃



ابعاد سورس لیزر RAYCUS



RFL-P20QB / RFL-P30QB

سورس لیزر RAYCUS
سورس لیزر RAYCUS

RFL-P50QB

Q Switched Pulsed 06 8ff280f8 9cd7 4e53 beba 7f0af47dcb91 e1623828679538

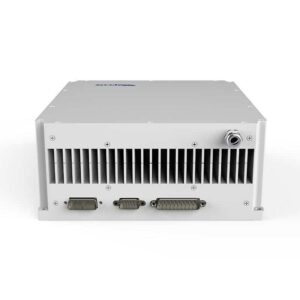

معرفی پنل عقبی سورس لیزر RAYCUS



پنل پشتی سورس لیزر RAYCUS
پنل پشتی سورس لیزر RAYCUS

1- رابط DB9

DB9 یک رابط RS232 است که فقط برای اشکال زدایی استفاده می شود ، نیازی به اتصال نیست.

2- رابط DB25

DB25 سیستم اتصال مشترک با دستگاه لیزر است ، لطفاً قبل از کار مطمئن شوید که اتصال ایمن و بدون مشکل است.

3- ورودی کابل برق

کابل برق را به برق 24 ولت متصل کرده و از توان خروجی DC کافی اطمینان حاصل کنید.

4- کابل فایبر

هد خروجی محصول با کابل نوری متصل می شود. همانطور که قبلا ذکر شد لطفاً مراقب هد باشید. از آلودگی های محیطی بدور نگه دارید.

5- رابط DB7

اتصال دهنده برق این دستگاه لیزر با حجم کم با کارایی بالا DB7 دوتایی است.

آداپتور 24 ولت DC را به منبع تغذیه برق متصل کرده و از توان خروجی کافی اطمینان حاصل کنید.





کاربرد های سورس لیزر RAYCUS



به طور گسترده ای در زمینه های حکاکی گرافیکی، سایر مواد غیر فلزی ، طلا ، نقره ، مس ، آلومینیوم، فولاد ضد زنگ استفاده می شود.

Q Switched Pulsed 09111

صفحه ما در یوتیوب را دنبال کنید..

توضیحات تکمیلی

قدرت تابش

20 وات

نوع خنک کننده

هوا

محدوده تنظیم توان خروجی

10-100%

طول موج تابش

1064 نانومتر

ولتاژ کاری

23-25 ​​VDC

عرض پالس

90-130 نانو ثانیه

دمای کاری

0 تا 40 درجه سانتیگراد

طول کابل

2 متر

مصرف انرژی

170 کیلووات

ابعاد

215x286x95 میلیمتر
