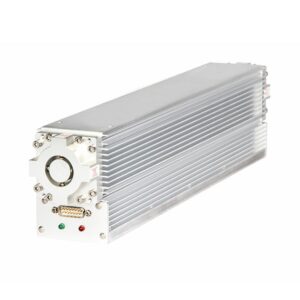

تیوب لیزر RF مدل N-10

تیوب لیزر RF مدل N-10

امتیازدهی 4.67 از 5 در 3 امتیازدهی مشتری
(3 بررسی مشتری)

مشخصات تیوب لیزر RF مدل N-10

تیوب لیزر RF
تیوب لیزر RF





1. ساختار با طراحی یکپارچه  جمع و جور ، منبع تغذیه RF.
2. ساختار تمام فلزی با طراحی وکیوم شده.
3. بازده تبدیل فوتوالکتریک بالا و پاسخ مدولاسیون سریع.
4. خروجی با کیفیت پرتو عالی و قدرت لیزر پایدار.
5. مناسب برای انواع محیط‌های صنعتی با طول عمر بیش از 20000 ساعت.

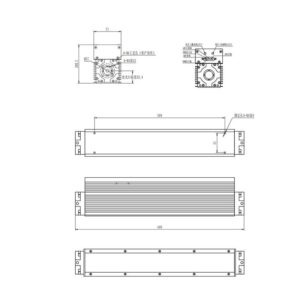

ابعاد تیوب لیزر RF مدل N-10

4264daca004315319f86b074f5aa92f6

نیازهای محیطی تیوب لیزر RF گاز کربنیک (Co2)



cold



1. دما: دمای محیط باید بین 5 تا 40 درجه باشد و در صورت لزوم باید از تهویه هوا استفاده شود.

2. پاکیزگی: بدون تجهیزات محافظ گرد و غبار خارجی ، محتوای بالای گرد و غبار باعث سوزاندن لنز پنجره خروجی لوله لیزر rf co2 می شود.

3. رطوبت: رطوبت محیط باید به اندازه کافی پایین نگه داشته شود تا تراکم در لیزر RF ظاهر شود.

4. PH : میزان PH محیط باید خنثی باشد.



روش مناسب حمل و نقل تیوب لیزرهای RF



truck



1. به منظور جلوگیری از آلودگی دریچه خروجی لوله لیزر rf ، باید هنگام حمل و نقل، این قسمت آب بندی شود.

2. برای جلوگیری از ضربه ناخوداگاه به تیوب لیزر rf به آرامی آن را لمس نموده.

نکاتی برای تمیز نگه داشتن لنز



wipe



لنزهای دریچه خروجی تیوب لیزر RF-Co2 را با پنبه پاک نکنید. پاک کردن با پنبه باعث آسیب بیشتر به لنز می شود. اگر مقدار کمی ذرات به لنز جلو چسبیده باشد، می توانید لنز را با  فوت کردن به احتمال 99.95٪ پاک کنید.

انتخاب لنز مناسب



choice



اندازه لنزی که در مسیر نور خروجی قرار دارد باید ۱.۵ تا ۲ برابر اندازه نقطه حقیقی ( قطر نور لیزر) باشد.



سیستم خنک کننده خارجی لیزر RF چه ویژگی‌هایی باید داشته باشد؟



cooler



میزان جریان آب خنک کننده در دهانه لیزر (حداقل): 5.7 لیتر در دقیقه

محدوده دمای آب خنک کننده: 10-35 ℃>

فشار ورودی (ورودی لیزر): 205-520 کیلو پاسکال

سختی آب خنک کننده (معادل CaCO3): <250mg / L

اختلاف فشار:> 170kPa

گرمای حامل: 2.5 کیلودات بر ساعت / مقدار: 5-9

اندازه ذرات: قطر کمتر از 200 میکرون



موئلفه‌ها

مدل

N-10

N-10i

نوع پمپ RF-Excited
فرکانس RF

48MHz

تشدید کننده لیزر موج بر (Waveguide)
میزان موجبر 10.6μm 9.3μm
میانگین توان

14W

12W

محدوده توان خروجی

0-14W

0-12W

کیفیت پرتو (M²)

<1.2
مدت زمان کاهش و افزایش پالس

<150μs

چرخه کار PWM 0-100%
فرکانس

0-20kHz

پایداری قدرت

≤±10%

قطر پرتو

3.5±0.2mm

3.2±0.2mm
واگرایی پرتو

4±0.5mrad

پلاریزه

50:1 minimμm

محدوده طول موج

10.57-10.63μm

9.27-9.33μm

ابعاد

440x71x100mm

وزن

4.0KG

ورودی

30VDC/7A

نوع خنک کننده توسط هوا خنک می شود
دمای محیط

0~50℃

رطوبت قابل تحمل 0-95%



مشاهده دسته بندی تیوب لیزر: لینک
